Jetzt DOCSIS 3.1 Standard setzen

Die neuen Anforderungen für viele Deutsche Städte: Gigabit Speed, individuell ausgelegt für verschiedene Bedürfnisse, Wechsel von analogem zu digitalem Fernsehen – DOCSIS 3.1. Der Markt der Netzbetreiber reagiert auf die kommenden Herausforderungen mit völlig unterschiedlichen Strategien. Doch letztlich entscheiden Qualität und Kosten über den Erfolg am Markt. 1 GB beispielsweise sollte bezahlbar sein für den Endkunden. Gerade unter diesem Aspekt sind sowohl die komplette Technologie als auch alle technischen Produkte auf dem Weg vom Netzbetreiber zum ndkunden entscheidend. So etwa die Leistung und zusätzliche Features eines 1,2 GHz Multimedia Verstärkers als Bestandteil für den erfolgreichen Ausbau des Deutschen Kabelnetzes.

Breitbandanlagen optimal planen und bauen

Zur individuellen Umsetzung moderner, multimedialer Breitbandanlagen bietet ASTRO eine umfangreiche Produktpalette mit BK-Verstärkern und Verteiltechnik für jede Anwendungssituation.

Um möglichst optimale Ergebnisse bei der Planung und Umsetzung von Breitbandanlagen zu erzielen, empfehlen wir, einige grundsätzliche Hinweise zu beachten:

Wahl eines geeigneten Verstärkers

• Nur Komponenten mit einem optimalen Übertragungsfrequenzbereich einsetzen
• Verteildämpfung des Gebäudes und erforderlichen Mindestpegel an den Anschlussdosen beachten
• Verstärkung im Vorweg beachten: Signalpegel des Hausübergabepunktes (HÜP) und Betriebspegel der Anlage
• Anzahl der Wohneinheiten

Konnektoren

• Verwendung von hochwertigen Konnektoren, vorzugsweise Kompressionsstecker
• Fachgerechte und sorgfältige Montage

Kabel

• Einsatz von hochwertigen Kabeln
• mindestens dreifach geschirmt
• mit optimaler Dämpfung
• fachgerechte Verlegung des Kabels

Steckdosen

• Zur Nutzung multimedialer Dienste spezielle Modem-Steckdosen einsetzen
• Verwendung von Klasse A+ Dosen und Komponenten

Die neue ASTRO DOCSIS 3.1 Verstärkergeneration

Die Verstärker der HV Vario Serie bieten beste Schirmung und Kühlung in neuem, kompaktem Gehäusedesign. Der Vorweg reicht bis 1218 MHz und entspricht damit dem neuesten DOCSIS 3.1 Standard. Außerdem bietet die neue Generation 43 dB Verstärkung im Vorweg und steckbare Diplexfilter für unterschiedliche Rückwegfrequenzbereiche.

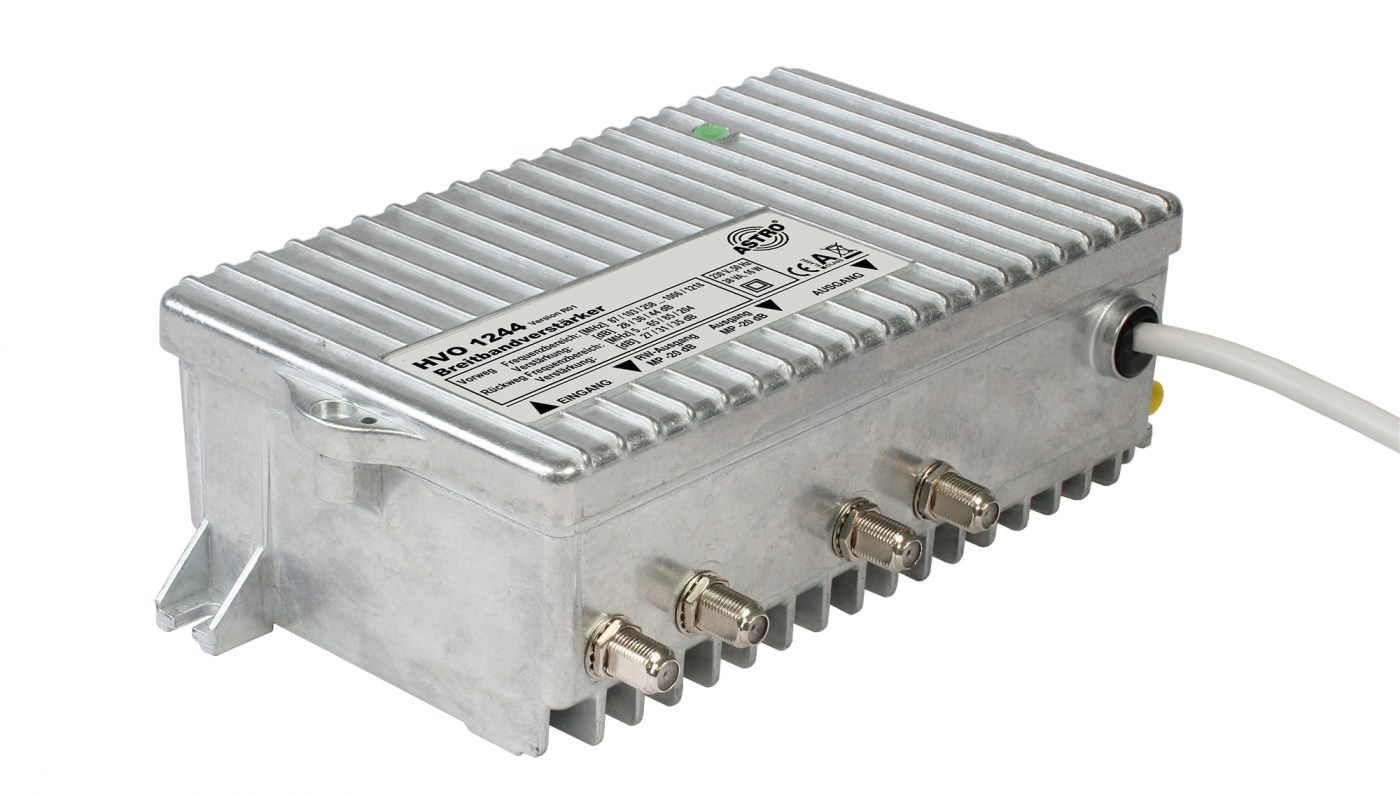

Für den DOCSIS 3.1 Standard bietet ASTRO ein voll integriertes Verstärkerkonzept an: der HVO 1244 Hierbei ist der Vor- und Rückweg gemäß Netzausbau konfigurierbar, die Verstärkung im Vorweg 28 – 44 dB einstellbar und mit steckbaren Diplexfiltern für unterschiedliche Frequenzen ausrüstbar. Damit sind hohe Ausgangspegel bei voller digitaler Belegung möglich.

Für die Erweiterung bestehender NE-4 Koax-Strukturen bieten sich Medienübergabepunkte (etwa MÜP1 O oder MÜP1 F) an. Hierdurch kann ein kostengünstiger Aufbau eines parallelen NE-4 Koax-Netzes mit gezielter wohnungsspezifischer Dienste-Erweiterung erreicht werden. Dies ist mit einer orts- oder ferngespeisten Variante möglich und für alle VFKD Netze zertifiziert.

Multimediadosen - auf die Einstrahlfestigkeit kommt es an - LTE safe

Im Zuge der „Digitalen Dividende 2“ werden Funkfrequenzen bis 700 MHz für LTE Mobilfunk genutzt. Damit wird dieser Frequenzbereich sowohl für Kabelfernsehen als auch für Mobilfunk gleichermaßen verwendet. Aufgrund der gemeinsamen Frequenznutzung kann es zu einer Störbeeinflussung der Kabelfernsehprogramme durch LTE-Mobilfunk kommen.

Neben den bekannten Folgen für terrestrisch abgestrahlte TV-Programme und für viele Betreiber von Funkmikrofonen, hat die Herabsetzung des für Mobilfunk genutzten Frequenzbereiches auch Folgen für Kabelnetzbetreiber. Die Kabelnetze müssen gegen Einstrahlungen von außen geschützt werden. Viele Betreiber tun dies bereits heute mittels Restriktionen bei den zu verwendenden Koaxleitungen und fordern berechtigterweise den Einsatz  von Class A+ Leitungen. Doch auch auf die Hersteller von Antennendosen kommen erhöhte Anforderungen an die elektromagnetische Verträglichkeit (EMV) zu. Im Bereich der Teilnehmerinstallation sind die Signalpegel klein und damit besonders empfindlich gegenüber Störungen. Ein hohes Schirmungsmaß bei Antennensteckdosen bedeutet somit einen höheren Schutz gegen Einstrahlung durch LTE-Signale.
ASTRO reagiert auf diese Anforderungen mit einem komplett neu entwickelten Antennendosenchassis. Dieses gewährleistet ein deutlich verbessertes Schirmungsmaß und damit einen deutlich verbesserten Schutz gegen ungewünschte Einstrahlung der LTE-Signale in das Kabelnetz.

Das Ziel bei der Neuentwicklung, das Schirmungsmaß der „Class A“ um mindestens 10 dB zu verbessern, konnte sogar übererfüllt werden.

Modernste DOCSIS 3.1 Multimedia Anschlussdosen

Modernste Multimediadosen für DOCSIS 3.1 sollten einen erweiterten Frequenzbereich bis 1800 MHz anbieten. Mit Verwendung der GUT MMT oder MMS Dosen machen Sie Ihre Netze bereits heute tauglich für zukünftig zu nutzende Datendienst-Frequenzbereiche. Der Upstream-Bereich liegt wie bisher zwischen 5 - 65 MHz und auch das UKW-Band ist nach wie vor empfangbar. Die Dosen haben verbesserte EMV-Eigenschaften durch Einhaltung der Klasse A + 10 dB (LTE safe) und einen 204 MHz Filter für DOCSIS 3.1 Rückweganwendungen.



Wenn Sie Fragen zur Planung oder Bestimmung der optimalen Parameter haben, sprechen Sie gerne unsere Mitarbeiter im ASTRO-Planungsbüro an.
